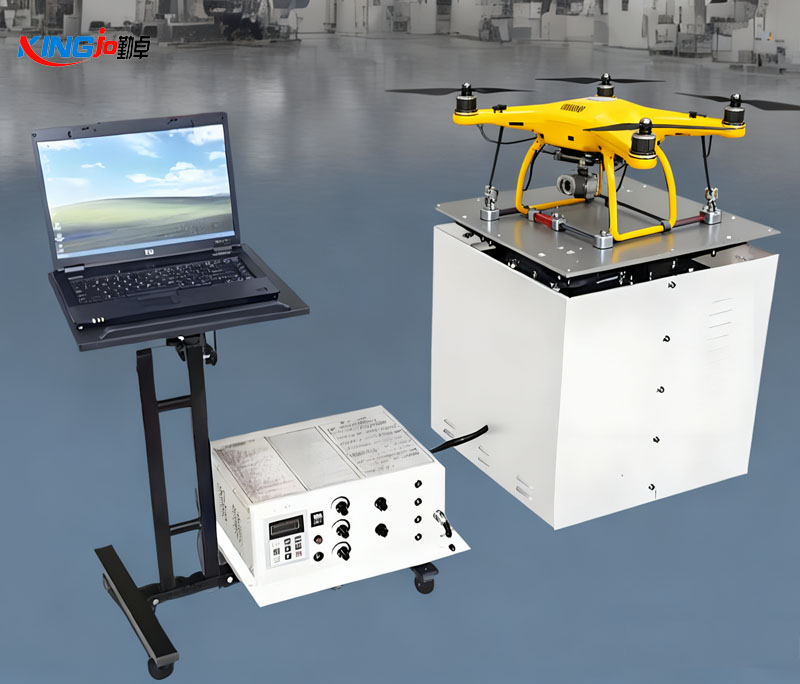

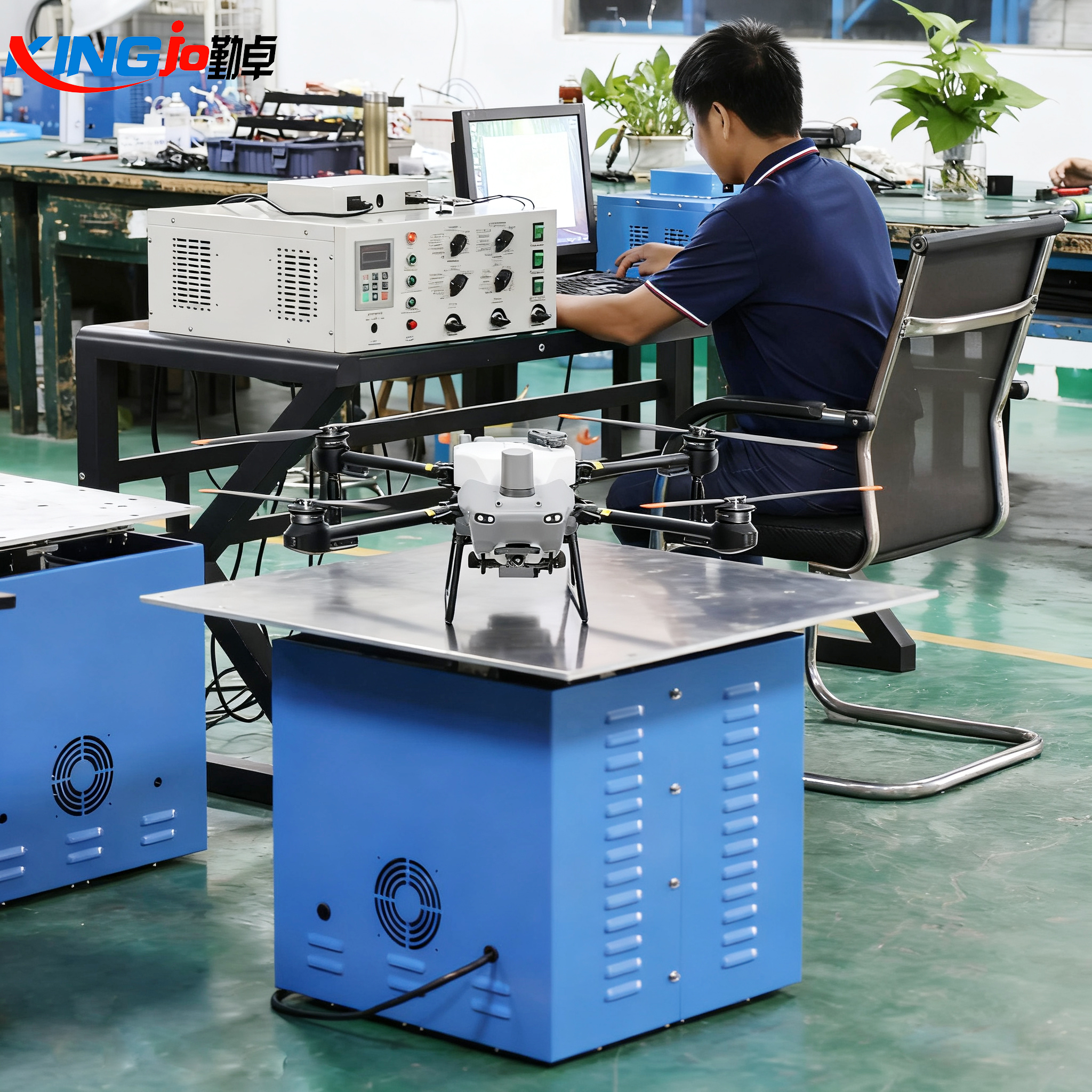

深圳高某遠無人機有限公司訂購的勤卓品牌 QZ-50IPTP 電磁式振動臺，是一款針對中小型無人機研發、生產及可靠性驗證的專業測試設備。其技術指標與無人機行業需求高度適配，以下從技術特性、應用場景及測試方案優化三個維度展開分析：
頻率覆蓋范圍：0.5~600Hz 的頻率范圍可覆蓋無人機主要振動源。例如，多旋翼無人機的螺旋槳振動（50-400Hz）、電機電磁諧波（100-200Hz）以及公路運輸中的低頻顛簸（10-50Hz）均可通過該設備復現。其掃頻精度達 0.01Hz，可精準定位無人機結構的共振點（如某植保無人機在 120Hz 處的支架疲勞問題）。
振動方向與波形：兩軸（垂直 + 水平）振動設計適用于模擬運輸場景（如 ISTA 3A 標準的公路運輸）和部分飛行工況（如固定翼無人機的發動機振動）。設備支持正弦波、隨機波及正弦疊加隨機等模式，其中正弦疊加隨機功能可同時模擬主旋翼特征頻率（如 50Hz）的正弦振動與隨機背景振動，有效暴露結構疲勞點。
振幅與加速度：0~5mm 振幅和 0~20G 加速度可滿足不同類型無人機的測試需求。例如，消費級航拍無人機的振幅測試通常在 0.25-1.5mm 之間，而工業級無人機（如 15kg 級農業無人機）可能需要 10-15G 的加速度以驗證結構強度。
臺面與承重：50×50cm 臺面可固定中小型無人機（如 5-10kg 級多旋翼），100kg 的承重能力可兼容夾具和被測設備的總重量。某企業在測試 12kg 無人機時，通過定制碳纖維夾具實現了穩定固定，測試中未出現臺面變形或共振干擾。
材料工藝：臺面采用超硬航空合金鋁板，激振器選用日本矽鋼片和臺灣銅線，彈簧鋼片采用日制高恢復性材料，可承受長期高頻振動而不變形。QZ-50IPTP 的二軸一體機結構緊湊，220V/3.1kW 的電源配置適合中小型實驗室使用。
電磁兼容性：設備內置電磁屏蔽設計，可避免電磁場干擾無人機的 IMU、GPS 模塊等精密電子元件。某測繪無人機在測試中因外部電磁場干擾導致飛控信號異常，通過 QZ-50IPTP 的屏蔽功能解決了該問題。
共振點排查：通過正弦掃頻測試（10~2000Hz，1oct/min），定位無人機電機支座、飛控模塊等部件的共振點。例如，某高校團隊在測試中發現起落架連接處的共振頻率為 180Hz，通過增加阻尼器優化了結構穩定性。
電子元件驗證：隨機振動測試（PSD 值 0.01~0.03g2/Hz）可暴露 PCB 板焊點虛接等隱蔽缺陷。某無人機載電子設備因安裝金屬板剛度不足，在測試中出現共振破壞，改進后順利通過測試。
運輸振動模擬：按照 ISTA 3A 標準，對無人機進行垂直軸隨機振動測試（PSD 值 0.015g2/Hz，持續 60 分鐘），檢測電池倉、卡扣等部件的緊固性。某品牌無人機通過測試發現卡扣扭矩不足，調整生產線工藝后運輸故障率從 8% 降至 1%。
復合工況測試：對混合動力無人機進行正弦疊加隨機振動測試（特征頻率 50Hz，振幅 0.3mm；隨機 PSD 值 0.04g2/Hz），驗證動力系統的穩定性。某企業的無人機在測試中出現燃油管路松動，通過增加管路固定支架解決了該問題。
行業標準適配：設備參數完全滿足 GB/T 38924.6-2020 和 ISO 5309:2023 等標準要求。例如，隨機振動測試中 50Hz 以下的 PSD 值控制精度達 ±1.5dB，500Hz~2000Hz 達 ±3dB，符合標準規定的容差范圍。
國際認證支持：頻率、加速度控制精度滿足 MIL-STD-810H 等國際標準，可幫助無人機廠商獲取 CE、FCC 等認證。某測繪無人機廠商使用 QZ-50IPTP 完成測試后，順利進入歐洲市場。
定制化夾具：針對無人機的不規則外形，可采用 3D 打印或鋁合金加工定制夾具，通過抱箍組件和聚氨酯墊片實現無損傷固定。某初創公司的農業無人機因電池倉固定支架剛度不足，通過定制碳纖維夾具后，振動幅值從 8g 降至 3.5g。
模態分析：夾具需進行模態分析以避免自身共振干擾測試結果。建議夾具的一階固有頻率高于測試頻率上限（600Hz），或通過增加加強筋提高剛度。
傳感器選型：搭配 PCB 333B30 等單軸加速度傳感器（靈敏度 10mV/g），在無人機關鍵部位（如電機支座、飛控模塊）布置 3-5 個測點，覆蓋 X、Y、Z 三個方向。
數據采集系統：采用 NI PXIe-4499 動態信號分析儀，采樣頻率≥2000Hz 以捕捉高頻成分，同步記錄振動數據和飛控 IMU 數據，對比試驗前后的零漂值（允許變化≤0.05°/s）。
定期校準：按照 GB/T 38924.6-2020 要求，每半年對振動臺進行一次全面校準，驗證頻率、加速度等參數的準確性。校準項目包括正弦振動幅值誤差（≤±5%）和隨機振動 PSD 誤差（≤±3dB）。
日常維護：定期檢查激振器、彈簧鋼片等部件的磨損情況，清潔臺面和夾具安裝孔，確保設備長期穩定運行。建議每季度更換一次潤滑脂，避免運動部件卡頓。
性價比突出：QZ-50IPTP 的價格較進口品牌（如 PCB）低 30%-50%，同時核心部件（如伺服電機、控制器）98% 進口，性能與國際一線品牌相當。
本地化服務：勤卓提供全國聯保，48 小時內到場支持，響應速度優于多數外資品牌。某客戶的無人機在測試中突發夾具松動，勤卓工程師 24 小時內完成現場排查并優化夾具設計，保障了項目進度。
研發效率提升：通過模擬真實振動環境，可提前暴露設計缺陷，縮短研發周期。某頭部廠商的無人機在試飛前通過振動測試發現飛控模塊共振問題，避免了 2 個月的設計返工。
質量成本控制：量產階段的抽檢測試可將運輸故障率從 8% 降至 1%，顯著降低售后維修成本。以年出貨量 1 萬臺的企業為例，每年可節省維修費用約 200 萬元。
深圳高某遠無人機有限公司選擇的勤卓 QZ-50IPTP 電磁式振動臺，憑借其寬頻段、高精度、多波形的測試能力，可全面覆蓋無人機研發、生產、認證階段的振動測試需求。通過合理設計夾具、優化測試方案并結合行業標準，該設備能有效提升無人機的可靠性和市場競爭力，是中小型無人機企業高性價比的選擇。在實際應用中，建議重點關注夾具設計、傳感器布置和定期校準，以充分發揮設備性能，為無人機的質量控制提供科學依據。
